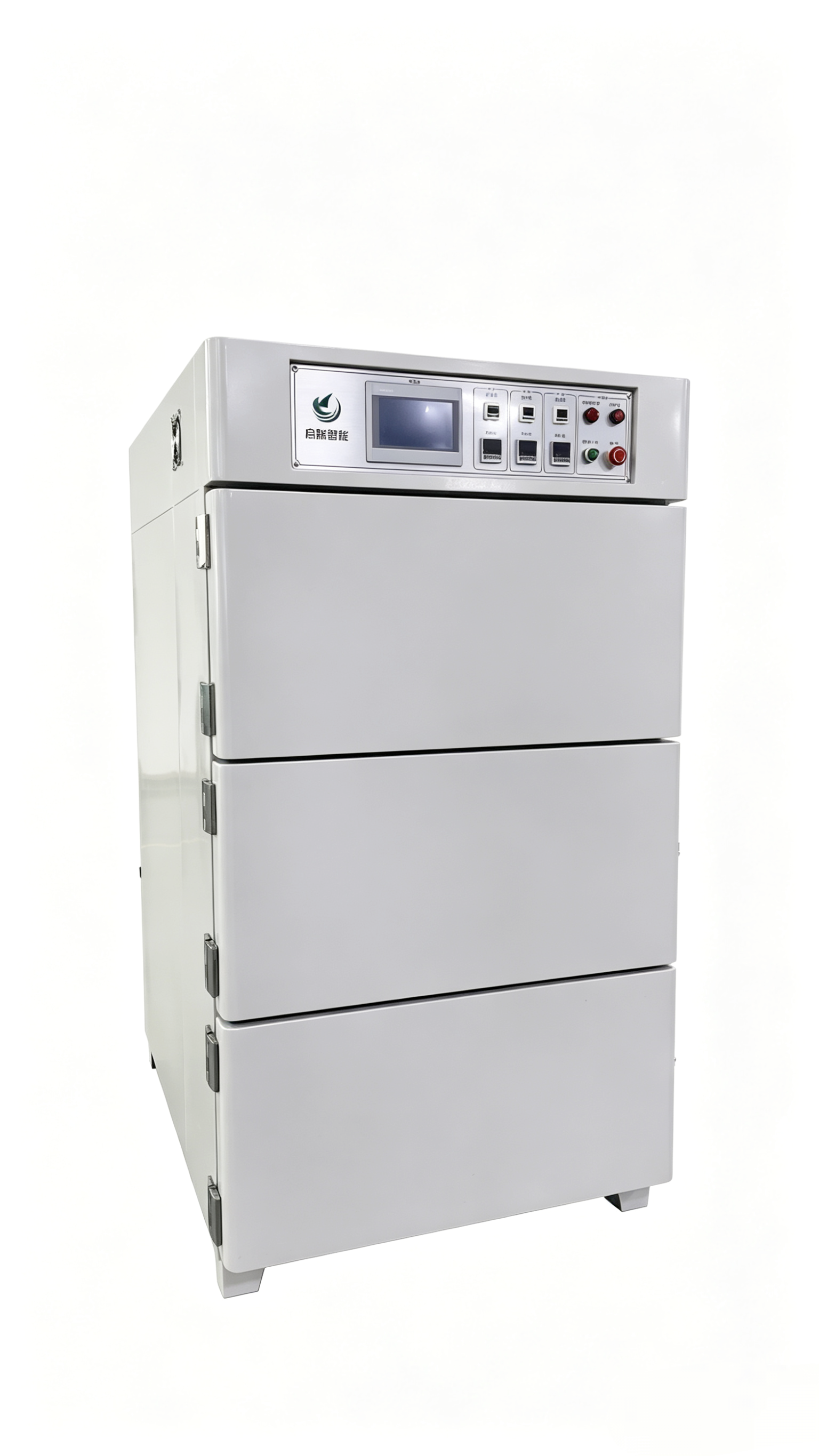

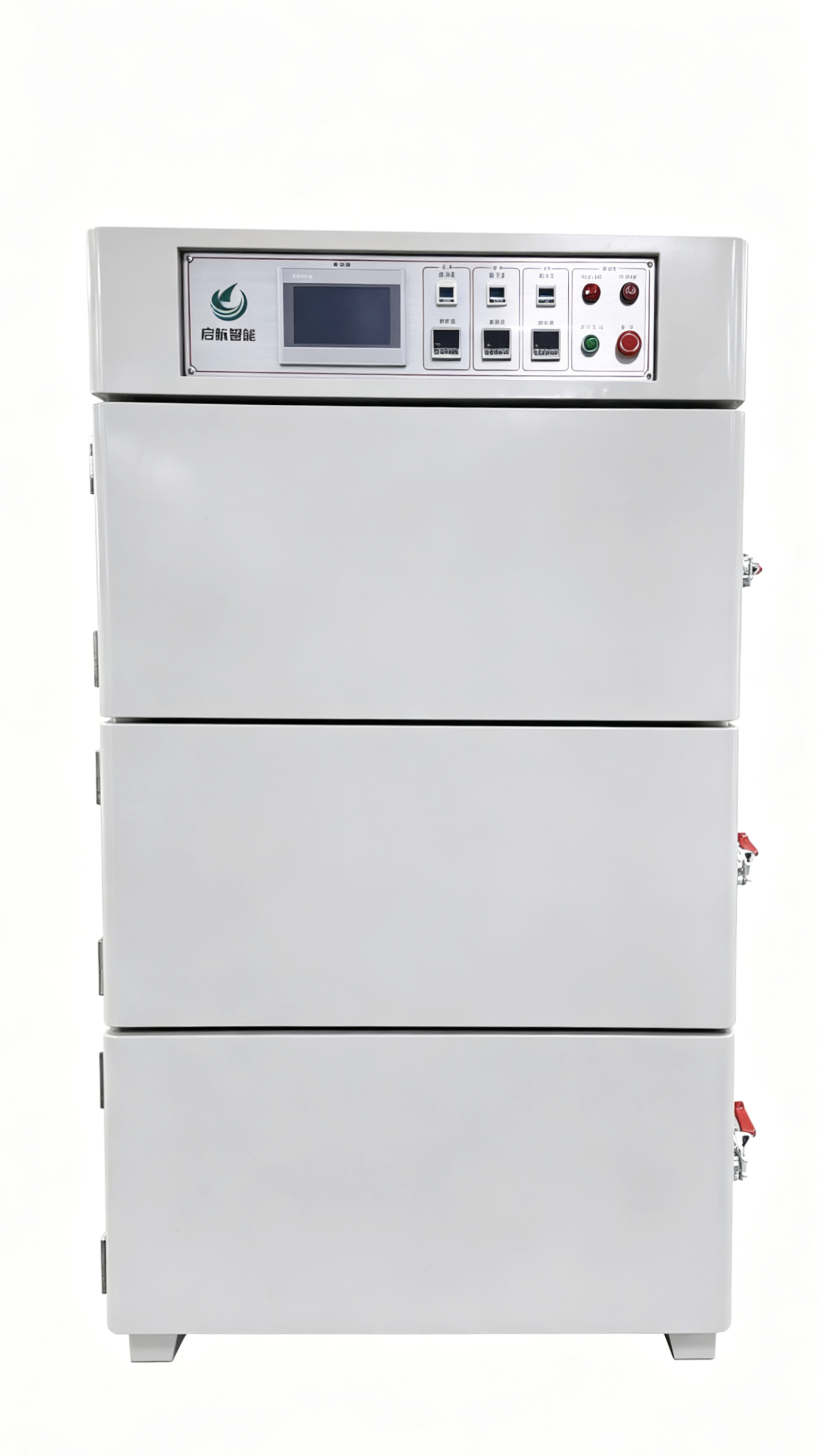

三层高真空烤箱的功能与特点
设备型号
QH-DK02型
功能介绍
适合于锂离子电池极片、电芯、待注液电池烘烤
加热：分外加热和内加热系统，U型电热管鼓风加热快速升温
抽真空 ：烤箱自配真空泵5分钟内抽到设定值，若未抽到设定既有报警提示
放氮气：自动放气中未检出到有氮气既有报警提示
冷却：却冷却到温度设定值自动停止
设备性能
1、内胆：304不锈钢，厚度3MM
2、箱体框架：1.5MM冷轧板加方通，表面烤漆处理
3、保温材料：硅酸铝纤维棉
4、密封条：耐高温硅橡胶
5、温控探头：高温探头
6、风机：订制专用
7、加热管：SUS304加热管及SUS304散热片
8、交流按触器
9、热过载继电器
10、中间继电器
11、温控表
12、固态继电器：SSR-40DA
13、其他电器：正泰
主要参数
| 项目 | 参数 |
内腔尺寸 | 高 330mm×宽 830mm×深 1230mm （X 3 个） |
| 外形尺寸 | 高 2050mm X 宽 1500mm X 深 2050mm |
| 真空度 | 空载腔体真空度≤20pa |
| 满载腔体真空度 | 50pa--100pa |
| 漏气量 | 24 小时≤500pa |
| 加热方式 | 采用内外双循环风，内外红外线双热源双重控制加热方式，通过热辐射、热传导、 电加热控制 |
| 运行模式 | 加热、抽真空、加氮气独立控制操作 |
| 降温方式 | 冷风系统连接外运风风道，从腔体外风道进行交替传导式降温 |
| 主加热温度控制 | 控温精度±0.5℃以内 |
| 箱体内温度误差 | ±2℃（空箱、恒温状态）；±3℃（满载、恒温状态） |
| 恒温范围 | 室温+10℃~90℃ |
升温速度 | 室温~85℃≤30 分钟（常压、空载状态,仪表达到设定温度的时间）炉内温度稳定时间 60 分钟（空箱） |
| 室温~85℃≤45 分钟（满载状态, 仪表达到设定温度的时间）炉内温 度稳 定时间 80-100 分钟（满载） | |
| 升温状态 | 室温到设定值升温呈曲线上升状态，恒温后呈直线状 |
| 降温时间 | ≤95 分钟（空箱，100℃~55℃，芯部探测），满载测试时间≈100min（电池大小容量而定） |
| 箱体表面温度 | 炉内温度90℃，表面温度≤室温+15 ℃ |
| 电源 | 380V/ 50Hz |
| 单机总功率 | 12KW（不含真空系统，冷却系统） |
| 真空系统功率 | 9KW |
| 冷却系统功率 | 4KW |
| 设备重量 | 1600kg |
