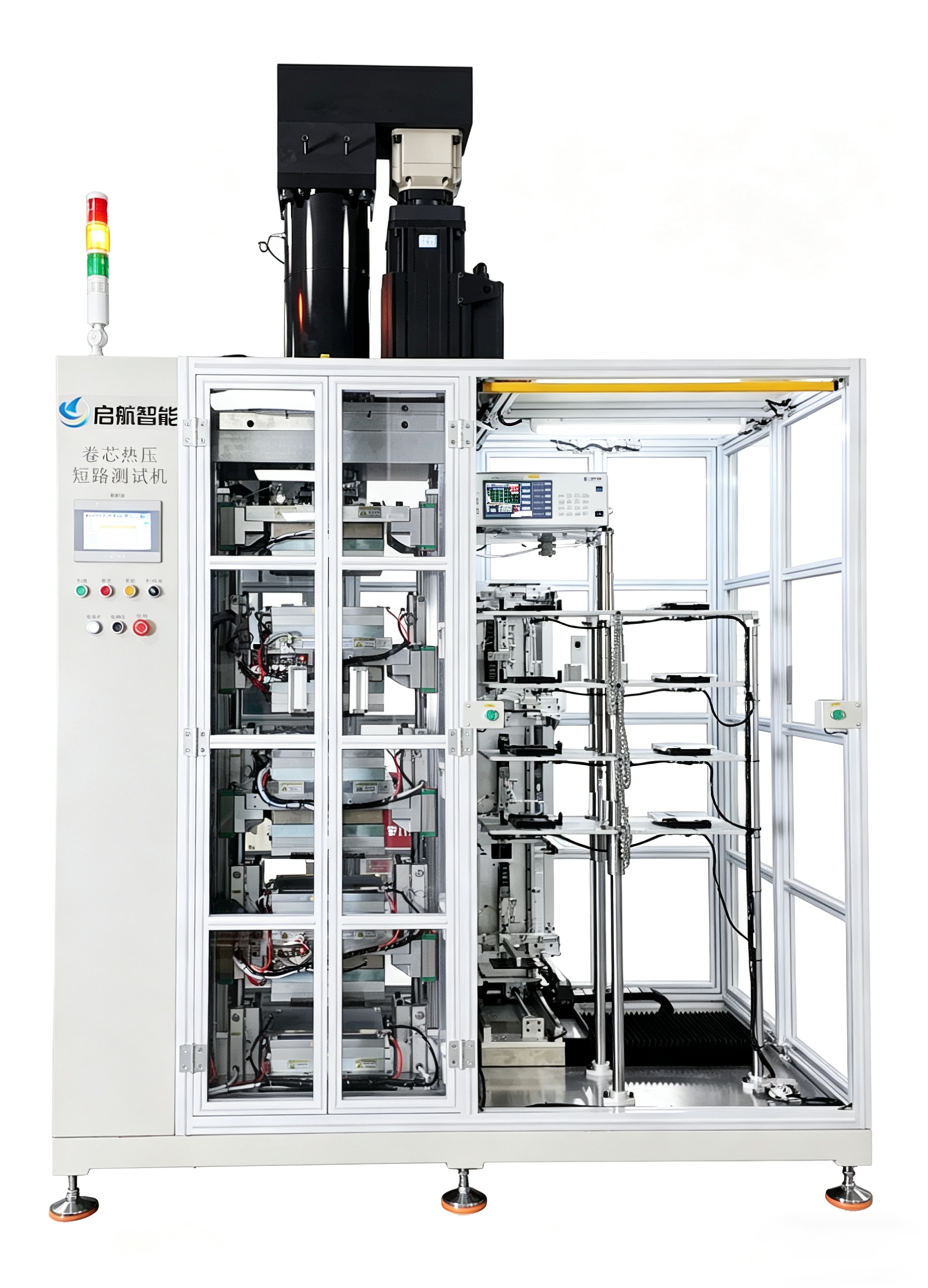

卷芯热压、短路测试设备的功能与特点
设备型号
功能介绍
该设备用于锂电池卷芯热压定型，短路测试
设备性能
手工摆放电芯到上料托盘→机械手自动将四个电芯同步抓放至热压平台上→设备自动进行热压--短路测试判定→机械手自动将四个电芯取放至托盘上→人工挑出合格与NG卷芯后，分开放置
主要参数
运行方式 | 来料方式为手工放料托盘，热压装置上下按照工艺要求的压力压紧卷芯，测试夹具分别压住正极极耳和负极极耳测试卷芯绝缘性，短路测试仪对于短路的进行报警，显示短路电池工位。 |
平行度 | 压板装配精度:上、下热压板闭合平行度为 ±0.1mm |
热压时间 | 5-55s |
压力模块 | 用伺服电机加减速机提供压力，在额定工作温度、工作压力范围内，无油污污染、无下压不畅等工作异常的现象，伺服电机控制方式无压力过载 |
热压机保证其额定工作温度范围满足顾客规定工作压力范围内精准、有效的运行 | |
热压机上、下压板压力800-20000kgf 可调，其精度为±2%; | |
上、下压板温度为95±5°C，且各板温度60~130°C可调，温度控制精度±3°C;热压板由室温(25°C)升温到 100°C<20Min; | |
热压时长时间5-55s可调(针对蓝本电芯)，且1~999s可调，精度0.1s，从达到裸电芯压力(或距离)设定值开始计热压时长; | |
与裸电芯接触的同一压板面各点温度保证均匀性；各点温差≤4°C;此温差包含同一压板温度，和同设定值压板上的温度 | |
压板不粘JR(裸电芯)，热压板上镀有不粘镀层，且上、下压板开直径≤0.5mm吹气孔(可以最终商定为准) | |
设备尺寸 | L1900*W1100*H2750mm |
设备重量 | 2.8T |
电源电压 | AC380V/50Hz |
